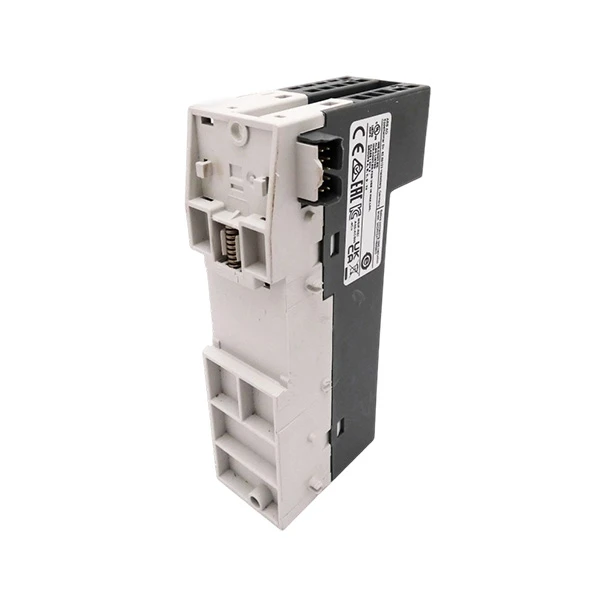

ABB DX571 1TNE968902R2302

Stämpla:ABB
Modell:DX571 1TNE968902R2302

Lagersituation:Varorna finns i lager.

Produktegenskaper

ABB DX571 1TNE968902R2302 är en pålitlig digital in-/utgångsmodul (I/O) avsedd för industriella automationssystem. Den är en del av ABB AC500-eCo-familjen, som är väl-känd för sin enastående prestanda och hållbarhet i en mängd olika industriella tillämpningar. Denna modul är väl lämpad för applikationer som behöver noggrann styrning och övervakning av digital data, vilket gör den till ett populärt val i tillverkningsanläggningar, kraftdistributionssystem och processtyrningsmiljöer.

DX571 1TNE968902R2302 stöder ett brett utbud av signaler tack vare sina 8 digitala ingångar (DI) och 8 digitala utgångar (DO). Ingångarna accepterar 24V DC-elektricitet och är kompatibla med både diskbänks- och källkonfigurationer, vilket ger mångsidiga anslutningar till sensorer, switchar och andra enheter. Utgångarna är försedda med reläer som kan koppla upp till 2A ström vid 120/240V AC, vilket gör dem idealiska för att styra motorer, solenoider och annan{11}}högeffektsutrustning. Denna kombination av ingångar och utgångar ger smidig integration med en mängd olika industriella redskap och system.

Den kompakta designen hos ABB DX571 1TNE968902R2302 är en av dess viktigaste fördelar. Dess dimensioner är 34 mm (B) × 74 mm (H) × 135 mm (D), vilket gör den idealisk för kontrollpaneler med begränsat utrymme. Trots sin kompakta storlek ger modulen robust prestanda över ett brett arbetstemperaturintervall på 0 grader till +60 grader, vilket säkerställer pålitlig drift under tuffa industriella förhållanden. Den har även en IP20-klassning, vilket skyddar mot damm och säkerställer begränsad kontakt med fasta föremål.

ABB DX571 1TNE968902R2302 är avsedd för enkel installation och underhåll. Den kan placeras på en konventionell 35 mm DIN-skena i enlighet med IEC 60715-standarden, vilket möjliggör enkel installation och byte. Modulen ansluts med pluggbara terminaler, vilket förenklar kabeldragningen och minskar stilleståndstiden vid reparationer. Den stöder också en mängd olika kommunikationsprotokoll, inklusive Profinet, Profibus och CANopen, vilket möjliggör smidig interaktion med andra automationsnätverkskomponenter.

Specifikationer

Ingångskonfiguration	8-kanals digital ingång (DI)
Utgångskonfiguration	8-kanals digital utgång (DO)
Signaltyp	Ingång som brytarsignal, utgång som reläkontaktsignal
Ingångsspänningsområde	0-30V DC (typiskt värde 24V DC)
Utspänningsområde	24-230V AC/DC, maximal tålspänning 276V
Utgående belastningskapacitet	2A (resistiv belastning)
Driftstemperatur	0 grader till +60 grader
Mått	34 mm (B) × 74 mm (H) × 135 mm (D)

Applikationsscenarier

ABB DX571 1TNE968902R2302 är en kritisk komponent i fabriksautomation. Den ansluter PLC:er till enheter som närhetsbrytare, knappar och magnetventiler för att säkerställa att tillverkningsstegen går smidigt. Den kan till exempel övervaka transportbandsrörelser, styra robotarmar och hantera förpackningsmaskiner, vilket minskar manuellt arbete och ökar effektiviteten. Dess inkopplingsbara anslutningar och användarkonfigurerbara I/O-system möjliggör snabb installation och modifiering, vilket gör det lämpligt för både små-projekt och storskaliga-smarta fabriker.

I fabriker används ABB DX571 1TNE968902R2302 för att automatisera tillverkningslinjer. Den ansluter PLC:er till enheter som närhetsbrytare, knappar och magnetventiler, vilket säkerställer att alla steg i tillverkningen löper smidigt. Den kan till exempel övervaka transportbandsrörelser, styra robotarmar eller hantera packmaskiner, vilket minskar manuellt arbete och ökar effektiviteten. Dess pluggbara anslutningar och användarkonfigurerbara I/O-system möjliggör snabb installation och anpassning, vilket gör den idealisk för både små-projekt och storskaliga-smarta fabriker.

FAQ

F: Vad är ABB DX571 1TNE968902R2302 digital I/O-modul?

S: ABB DX571 (1TNE968902R2302) är en digital in-/utgångsmodul i ABB S500-eCo I/O-familjen. En höjdpunkt när den först introducerades 2010, kombinerar DX571 digitala ingångar och reläutgångar till en enda kompakt modul- vilket gör den särskilt lämpad för kostnadsbesparande applikationslösningar där både avkänning och aktivering krävs i samma fotavtryck. När AC500-eCo-systemet utökas med DX571-moduler ökar den totala strömförbrukningen på L+/UP-terminalerna med 5 mA per ytterligare DX571-modul.

F: Vilka är de viktigaste tekniska specifikationerna för ABB DX571-modulen?

S: DX571 levererar en fast I/O-konfiguration: 8 digitala ingångskanaler och 8 reläutgångskanaler. De digitala ingångarna är av sink/källtyp med ett ingångsspänningsområde på 24V DC och drar 5 mA per kanal. Reläutgångarna är klassade för 120–240V AC med en maximal kopplingsström på 2A per kanal. Modulen har ett 1-tråds kommunikationsgränssnitt. Kapslingen är klassad IP20, och modulens PCB är konformt belagd för att ge skydd mot fukt och damm.

F: Vilka är de exakta måtten och vikten på DX571 1TNE968902R2302?

S: ABB DX571 mäter 34 mm (B) × 74 mm (H) × 135 mm (D). Produktens nettovikt är 0,14 kg (cirka 140 g), med en bruttovikt på 0,242 kg i förpackning. Modulen är designad för standard DIN-skena montering och kan installeras i antingen horisontell eller vertikal orientering med naturlig konvektionskylning. Spårbredden som krävs för monteringsskenan AC500-eCo är 30 mm, och djupet från framkanten av monteringsskenan är 109 mm.

F: Vilken är den maximala kabellängden som stöds av DX571 för in- och utgångar?

S: För digitala ingångar är den maximala kabellängden 500 meter när den är skärmad och 300 meter när den är oskärmad. För digitala utgångar är den maximala kabellängden 500 meter när den är skärmad och 150 meter när den är oskärmad.

F: Vilka är driftstemperaturen och miljöförhållandena för ABB DX571?

S: Modulen arbetar inom ett omgivande lufttemperaturområde på 0 grader till +60 grader i horisontell monteringsriktning. När den monteras vertikalt måste den utgående belastningen minskas till 50 % och driftstemperaturområdet minskar till 0 grader till +40 grader . Förvaringstemperaturen sträcker sig från -40 grader till +70 grader . Modulen accepterar en matningsspänning på 20,4V DC till 28,8V DC, med en maximal rippel på 5%. Driftfuktigheten är klassad till upp till 95 %, ej kondenserande.
