Inom industriell automation är Siemens PLC (Programmable Logic Controller) en kärnenhet som säkerställer att maskiner och produktionslinjer fungerar smidigt. Men många fel på industrianläggningar orsakas av felaktig strömförsörjning och ledningar. För att hjälpa dig att undvika dessa problem kommer den här bloggen att dela praktiska bästa praxis för Siemens PLC-strömförsörjning och ledningar. Att följa dessa riktlinjer kan avsevärt förbättra stabiliteten och tillförlitligheten hos ditt Siemens PLC-system, vilket minskar driftstopp och underhållskostnader. Vi kommer också att täcka viktiga punkter som val av strömförsörjning, ledningsstandarder, anti-störningsåtgärder och jordningsmetoder, allt baserat på officiella Siemens tekniska specifikationer och-applikationserfarenhet på plats.
Viktiga överväganden för Siemens PLC Power Supply Val
Strömförsörjningen är "hjärtat" i Siemens PLC-system. En stabil och lämplig strömförsörjning är grunden för dess normala drift. Att välja fel strömförsörjning kan leda till systemåterställningar, funktionsfel eller till och med permanent skada på PLC-modulen. Nedan är de bästa metoderna för val av Siemens PLC-strömförsörjning.
Förstå Siemens PLC-strömförsörjningstyper (PS vs. PM)

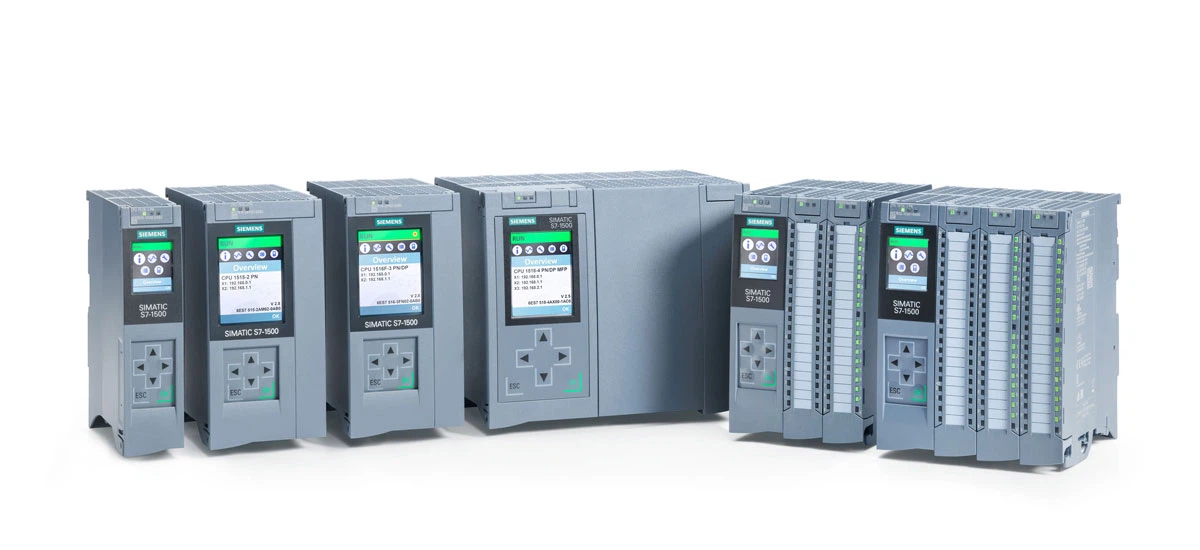

Siemens PLC använder två huvudtyper av strömförsörjning: System Power Supply (PS) och Load Power Module (PM), och det är viktigt att särskilja deras användningsområden. PS-strömförsörjningen omvandlar växelström (som 230V AC) till likström (vanligtvis 24V likström) och levererar ström direkt till PLC-bakplansbussen, som driver de elektroniska komponenterna och LED-indikatorerna för CPU- och I/O-modulerna. PM-strömförsörjningen, å andra sidan, ansluter inte till bakplansbussen; den tillhandahåller huvudsakligen ström till modulernas in-/utgångskretsar, såsom sensorer och ställdon anslutna till PLC:n. Till exempel, i Siemens S7-1500-systemet, om bakplanseffekten som tillhandahålls av CPU:n är otillräcklig (t.ex. CPU:n ger 10W men den faktiska modulen förbrukar 15W), måste en PS-strömkälla läggas till för att säkerställa stabil drift. När du väljer bör du först beräkna systemets totala effektbehov och välja lämplig strömförsörjningstyp.
Välj rätt spänning och effektklassificering
De flesta Siemens PLC:er (som S7-1200, S7-200, S7-1500) använder 24V DC-strömförsörjning, med en spänningstolerans på ±20 %. När du väljer strömförsörjning måste du se till att utspänningen matchar PLC:ns krav. Dessutom bör strömförsörjningens märkeffekt vara 20%-30% högre än systemets totala strömförbrukning. Denna reservkapacitet kan hantera effektfluktuationer och framtida systemutbyggnader (som att lägga till expansionsmoduler). Till exempel, om den totala strömförbrukningen för ditt Siemens S7-1200-system är 5A, bör du välja en 24V DC-strömförsörjning med en utström på minst 6A-7,5A. Detta är en av nyckelpunkterna i valet av Siemens PLC 24V DC strömförsörjning, vilket direkt påverkar systemets långsiktiga stabilitet.
Överväg redundans och säkerhetskopiering för kritiska system
I kritiska industriella applikationer (som kemisk produktion, kraftgenerering), där stilleståndstid inte är tillåten, rekommenderas en redundant strömförsörjningsdesign. Du kan använda två PS-nätaggregat eller en kombination av PS- och PM-nätaggregat parallellt. Om en strömförsörjning går sönder kan den andra omedelbart ta över för att säkerställa oavbruten drift av Siemens PLC-system. För system som kräver hög dataintegritet kan en avbrottsfri strömförsörjning (UPS) också läggas till. UPS:en ger reservkraft under strömavbrott, vilket gör att PLC:n kan slutföra pågående processer eller stängas av på ett säkert sätt, vilket förhindrar dataförlust.
Siemens PLC Kabeldragning Best Practices för industriella miljöer
Korrekt kabeldragning är lika viktigt som en stabil strömförsörjning för Siemens PLC-system. Industriella miljöer är fyllda med elektromagnetiska störningar, spänningsfluktuationer och andra faktorer som lätt kan påverka signalöverföringen. Att följa rätt ledningsstandarder kan minska störningar och säkerställa korrekt signalöverföring. Nedan finns detaljerade riktlinjer för olika typer av ledningar.
Grundläggande ledningsregler: Kabelval och dragning
Välj först rätt kabeltyp och storlek. För digitala och analoga signalledningar för Siemens PLC rekommenderas skärmade tvinnade-kablar. Skärmade kablar kan effektivt minska elektromagnetiska störningar från externa enheter (som motorer, frekvensomvandlare). Ledningsstorleken bör matcha strömförande-krav: för de flesta Siemens PLC-system räcker det med ledningar med en tvärsnittsarea på 0,5 mm² till 1,5 mm² (AWG 22 till 14). När du drar kablar, separera strömkablar (hög-energi) från signalkablar (låg-energi). Om de måste korsa, gör det i 90-graders vinkel för att minimera{18}}korsinterferens. Undvik parallell dragning av signalkablar och strömkablar, eftersom detta kan orsaka allvarliga elektromagnetiska störningar, vilket leder till förvrängd signalöverföring. Detta är en viktig del av Siemens PLC-ledningar mot störningar.
Riktlinjer för kabeldragning för digital ingång/utgång (DI/DO).
Digitala ingångsmoduler för Siemens PLC tar emot signaler från externa enheter som knappar, sensorer och reläkontakter. Digitala utgångsmoduler styr ställdon som solenoider, indikatorlampor och kontaktorer. Var uppmärksam på följande punkter vid kabeldragning: 1) Bekräfta signaltypen (NPN/PNP) och spänningsnivån (24V DC är standard) för att säkerställa matchning med externa enheter. 2) Anslut den gemensamma terminalen (COM) korrekt: olika Siemens PLC-moduler kan ha olika COM-terminalkonfigurationer (t.ex. grupperad COM eller gemensam COM-utgång), så se {5} kretsavbrottsmanualen för modulen, {5}) terminaler för att skydda PLC-modulen från skador orsakade av belastningskortslutningar. Till exempel, när du kopplar en Siemens S7-1200 digital utgångsmodul, bör varje kanal vara utrustad med en 1A säkring för att förhindra överström.
Analog ingång/utgång (AI/AO) ledningsstandarder
Analoga signaler (som temperatur, tryck, flöde) är mer känsliga för störningar än digitala signaler. När du kopplar analoga moduler av Siemens PLC, använd skärmade kablar och jorda skärmen i endast ena änden (helst på PLC-sidan) för att undvika jordslingor, som kan orsaka signalförvrängning. Se till att det analoga signalområdet matchar modulkonfigurationen (t.ex. 0~10V eller 4~20mA). Till exempel, om en temperatursändare matar ut en 4~20mA-signal, bör Siemens PLC analoga ingångsmodul konfigureras till motsvarande område. Håll dessutom analoga signalkablar så korta som möjligt: den maximala längden på skärmade analoga kablar är 500m och oskärmade är 300m. Detta är en viktig del av Siemens PLC analoga signalkabelstandarder.
Kommunikationsgränssnittskabeldragning för Siemens PLC
Siemens PLC kommunicerar med övre datorer, HMI:er (Human-Machine Interfaces) eller andra PLC:er via kommunikationsgränssnitt som PROFINET, PROFIBUS och RS485. När du kopplar dessa gränssnitt, följ de officiella standarderna: 1) Använd dedikerade kablar (t.ex. PROFINET använder industriella Ethernet-kablar, PROFIBUS använder tvinnade-par skärmade kablar). 2) Installera terminalmotstånd i båda ändarna av kommunikationsbussen för att säkerställa stabil signalöverföring (t.ex. PROFIBUS-terminalmotstånden är vanligtvis goda för En20Ω){10Ω){1} kabelskärm för att förhindra störningar som påverkar kommunikationen. Till exempel, när du kopplar ett Siemens S7-1500 PROFINET-gränssnitt, använd skärmade Ethernet-kablar och anslut skärmen till jordningsterminalen på PLC-skåpet.
Kritiska anti-interferens- och jordningsmetoder för Siemens PLC
Industriella miljöer är fulla av elektromagnetiska störningar (EMC), vilket är en viktig orsak till Siemens PLC-fel. Bra jordning och anti-störningsåtgärder kan effektivt undertrycka störningar och säkerställa stabil systemdrift.
Siemens PLC Grounding Best Practices
Jordning är det mest effektiva sättet att undertrycka elektromagnetiska störningar. Följ principen "enkel-punktsjordning" för Siemens PLC-system: anslut PLC-huset, strömjord, signaljord och skärmjord till en gemensam jordbar. Anslut inte flera jordpunkter separat, eftersom detta kan bilda jordslingor och orsaka störningar. För flera 24V DC-strömförsörjningar i systemet, anslut deras 0V-terminaler tillsammans för att uppnå potentialutjämning och anslut dem sedan till jordskenan. Detta säkerställer att spänningspotentialen för hela systemet är konsekvent, vilket minskar störningar orsakade av potentialskillnader. Siemens PLC-jordning bästa praxis för industriell användning kräver också att jordningsresistansen uppfyller industriella standarder (vanligtvis mindre än 4Ω) för att säkerställa effektiv jordning.
Ytterligare anti-interferensåtgärder
Förutom korrekt kabeldragning och jordning kan du vidta följande åtgärder för att förbättra anti-störningsförmågan: 1) Installera överspänningsskydd vid strömingångs- och signalingångsterminalerna för att skydda PLC:n från spänningsöverspänningar (t.ex. blixtnedslag eller fluktuationer i elnätet). 2) Rimligt arrangera komponenter i styrskåpet, inga digitala signalmoduler,{5} (t.ex. reläer, kontaktorer) för att minimera ömsesidig interferens. 3) Använd isoleringsmoduler eller isoleringsreläer för signaler från hög-interferensområden (t.ex. nära motorer) för att uppnå elektrisk isolering mellan starka och svaga strömmar. Dessa åtgärder är särskilt viktiga för Siemens S7-1200 kraftledningsguide, eftersom S7-1200 används i stor utsträckning i små och medelstora industriella utrustningar med komplexa störningsmiljöer.
Efter-kabelfelsökning och regelbundet underhåll
Efter att ha slutfört Siemens PLC strömförsörjning och ledningar, utför noggrann felsökning och testning för att säkerställa att inga problem: 1) Kontrollera strömförsörjningsspänningen för att säkerställa att den ligger inom det erforderliga området (t.ex. 24V DC ±20%). 2) Använd en multimeter eller oscilloskop för att testa om ingångssignaler är korrekt insamlade och sändningsdata är korrekta för att säkerställa att kommunikationen utbyts{6} PLC och andra enheter är normalt. För långsiktig stabil drift, utför regelbundet underhåll: 1) Inspektera kabelanslutningarna för lösa och dra åt igen- om det behövs (observera att det maximala vridmomentet för Siemens PLC-anslutningsskruvar vanligtvis är 0,56 N·m för att undvika att skada plintarna). 2) Rengör styrskåpet och värmeackumulering för att förhindra att dust PLC-moduler förlust. 3) Kontrollera statusen för nätaggregat och överspänningsskydd för att byta ut skadade komponenter i tid.
Slutsats: Säkerställ stabil Siemens PLC-drift med korrekt praxis
Siemens PLC-strömförsörjning och bästa metoder för kabeldragning är avgörande för att säkerställa stabil drift i industriella miljöer. Från att välja rätt strömförsörjning (PS/PM, spänning, redundans) till att följa korrekta ledningsregler (kabelval, routing, gränssnittskablar) och implementera effektiva jordnings- och anti{1}}störningsåtgärder, varje steg påverkar systemets tillförlitlighet. Genom att följa riktlinjerna i den här bloggen kan du minska risken för PLC-fel, förbättra produktionseffektiviteten och förlänga systemets livslängd. Kom ihåg att hänvisa till den officiella Siemens tekniska manualen för din specifika PLC-modell (som S7-1200, S7-1500) under installation och kabeldragning, eftersom olika modeller kan ha specifika krav. Om du har några frågor om Siemens PLC strömförsörjning och ledningar, lämna gärna en kommentar nedan.
